Tonko´s Radiosammlung - Transistorgeräte (tragbar)-

Stern Radio Berlin "Stern Club"

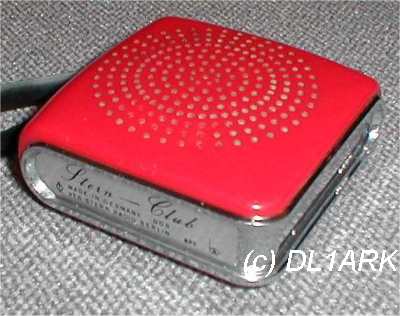

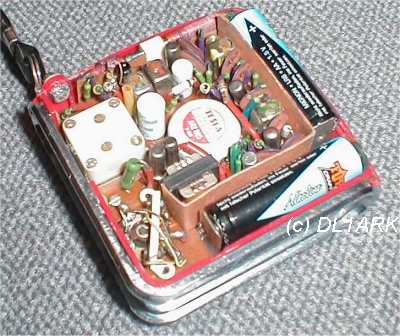

Der Stern "Club" (T 110), ist schaltungstechnisch ein "Mikki 2" aus dem Jahr 1964, in einem für die damalige Zeit (1969) wunderschönem Gehäuse. Diese Bauform als Taschenempfänger T 110 ist heute relativ selten.
Eine Version dieser Bauform beinhaltet auf der Rückseite eine mechanische Uhr, Kaliber 24 der VEB Uhrenfabrik Ruhla.

English version:
The Stern "Club" (T 110), is technical circuiting a " Mikki 2 " from the year 1964 in one for the time at that time (1969) beautiful housing. This design as a bag recipient T 110 is today relatively rare.
A version of this design contains a mechanical clock, caliber of 24 from the clock-manufacture Ruhla on the back.

Empfangsprinzip: Einfach-Super	receiving principle: simple superheterodyne
Kreise: 5/2	circuits: 5/2
Transistorbestückung: 1x KT322B; 2x GF100; 2x GC100; 2x GC121	transistor line-up: 1x KT322B; 1x GF100; 2x GC100; 2x GC121
Spannung (V): DC 3, (2 Batterien R6 oder Größe AA)	power (V): dc 3, (2 battery R6 or size AA)
Gehäuse: Polystyrol	case: Polystyrol
Wellenbereiche: MW, 510 - 1620 kHz	ranges: mw, 510 - 1620 kHz
Besonderheiten:	features:
Baujahr: 1969	year of manufacture: 1969
Seriennummer: 634417	serial number : 634417
damaliger Neupreis: 148,- DM (155,-DM mit Uhr)	price at that time: 148,- DM (155,-DM with a clock)
Zustand elektr.: 1, betriebsbereit	electr. condition: 1, ready
Zustand mechan: 2,	phys. condition: 2,
Bemerkungen: Kleinempfänger, 90 x 90 x 30mm guter Zustand,	remarks: mini-portable radio size 3,6" x 3,6" x 1,2" good condition,

Stromlaufplan/schematic diagram:
