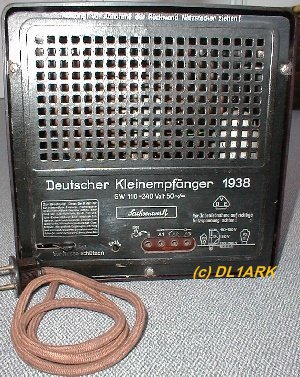

Sachsenwerk "DKE 38 AC/DC"



Empfangsprinzip:
Einkreiser mit Rückkopplung
receiving principle:
audion / linear RF amplification
Kreise: 1/1 circuits: 1/1
Röhrenbestückung: VCL11, VY2, tube line-up: VCL11, VY2,
Spannung (V): Allstrom 220 power (V): ac/dc 220
Gehäuse: Bakelit case: bakelite
Wellenbereiche: MW, LW ranges: mw, lw
Besonderheiten:
Hersteller "Sachsenwerk" Dresden
features:
manufakturer "Sachsenwerk" Dresden
Baujahr: 1938 year of manufacture: 1938
Seriennummer: 481616 serial number : 481616
Zustand elektr.: 1, betriebsbereit electr. condition: 1, ready
Zustand mechan: 1-2, restauriert phys. condition: 1-2, restored
Bemerkungen:
Größe, 240 x 240 x 140mm,

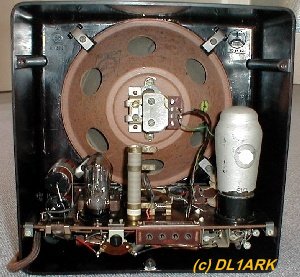

das Gerät befindet sich nach der Restaurierung in einem Top-Zustand. Irgendwann hat dieses Gerät bei einer Reparatur einen Selen- Gleichrichter statt der VY2 bekommen. Im Rahmen der Restaurierung wurde wieder auf VY2 zurück gebaut. Die Kondensatoren im Netzteil wurden ebenfalls im Original repariert.
remarks:
size 9,4" x 9,4" x 5,5",
the device is after the restoration in a Top status. Sometime this device got a selenium electric rectifier with a repair instead of the VY2. In the context of the restoration again on VY2 back one built.
The condensers in the power pack were likewise repaired in the original.

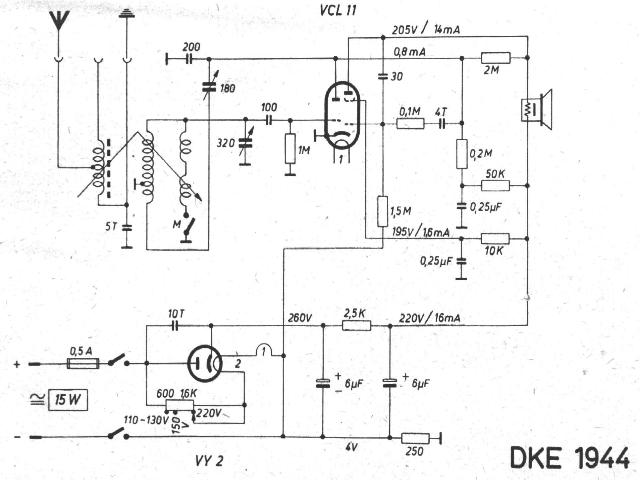

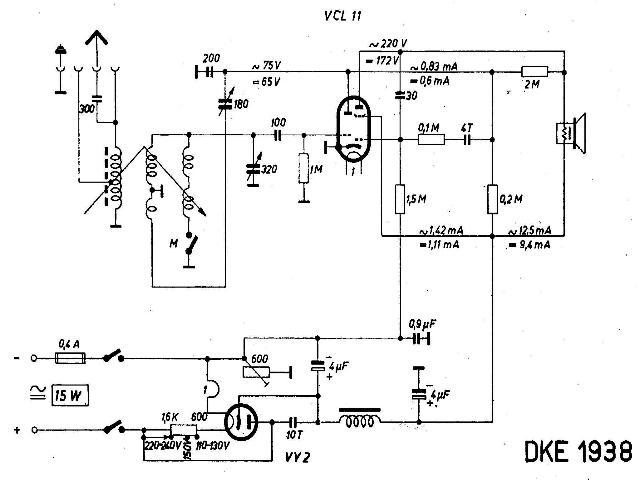

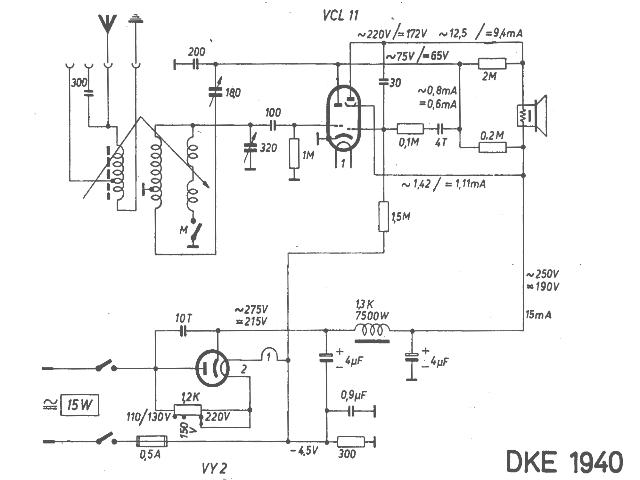

Stromlaufplan/schematic diagram: DKE year 1938-1940 DKE year 1940-1943 DKE last year 1944


...
