Tonko´s Radiosammlung - Geräte vor 1945

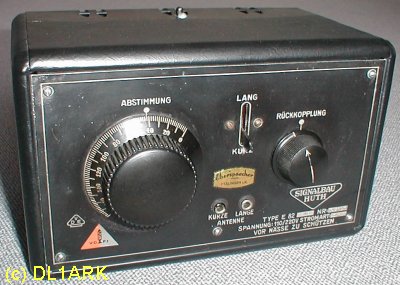

Signalbau Huth, "E 82 W"
|
||||||||||||||||||||||||||
|
Empfangsprinzip: Einkreiser mit Rückkopplung |
receiving principle: audion / linear RF amplification |
| Kreise: 1/1 | circuits: 1/1 |
|
Röhrenbestückung: REN 904, RE 134, RGN 354 |
tube line-up: REN 904, RE 134, RGN 354 |
| Spannung (V): AC 220 | power (V): ac 220 |
| Gehäuse: Metall | case: metal sheet |
| Wellenbereiche: MW, LW | ranges: mw, lw |
|
Besonderheiten: Rückkopplung durch Variometer |
features: reaction circuit with variometer |
| Baujahr: 1930 | year of manufacture: 1930 |
| Seriennummer: 57023 | serial number : 57023 |
| Zustand elektr.: 1, betriebsbereit | electr. condition: 1, ready |
| Zustand mechan: 2, original/restauriert | phys. condition: 2, original/restored |
|
Bemerkungen: Größe, 250 x 175 x 160mm, Das Gerät befindet sich nach der Restaurierung in einem allgemein guten Zustand. |
remarks: size 9,8" x 7" x 6,4" The device is after the restoration in a generally good status. |

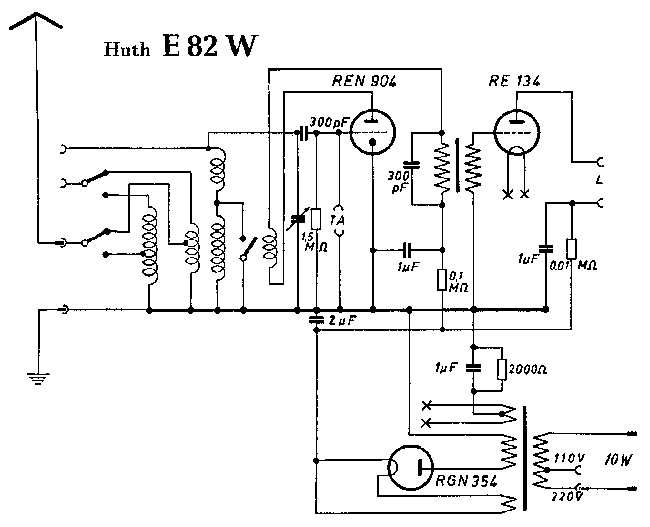

| Stromlaufplan/schematic diagram: | E82-W |
...
