Tonko´s Radiosammlung - Geräte vor 1945

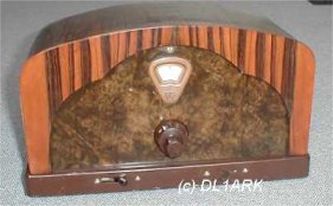

Bruckner & Starke, "W 2" (Lumophon W 2)
Empfangsprinzip:
Einkreiser mit Rückkopplung |
receiving principle:
audion / linear RF amplification |
|
Kreise: 1/1 |
circuits: 1/1 |
Röhrenbestückung:
REN 904, RE 134, RGN 354 |
tube line-up:
REN 904, RE 134, RGN 354 |
|
Spannung (V): AC 220 |
power (V): ac 220 |
|
Gehäuse: Holz |
case: wood |
|
Wellenbereiche: MW, LW |
ranges: mw, lw |
|
Besonderheiten: |
features: |
|
Baujahr: 1928 |
year of manufacture: 1928 |
|
Seriennummer: 124465 |
serial number : 124465 |
|
Zustand elektr.: 1,
betriebsbereit |
electr. condition: 1,
ready |
|
Zustand mechan: 2,
original/restauriert |
phys. condition: 2,
original/restored |
Bemerkungen:
Größe, 310 x 150 x 125mm,
Während der Restaurierung wurde der defekte Übertrager repariert.
Alle Röhren, der Kondensatorblock und die Skalenscheibe wurden erneuert.
Das Gerät befindet sich nach der Restaurierung in einem allgemein guten
Zustand. |
remarks:
size 12,4" x 6,0" x 5,0"
During the restoration the defective transducer was repaired.
All tubes, which became condenser block and the graduated dial renewed.
The device is after the restoration in a generally good status.
|
|

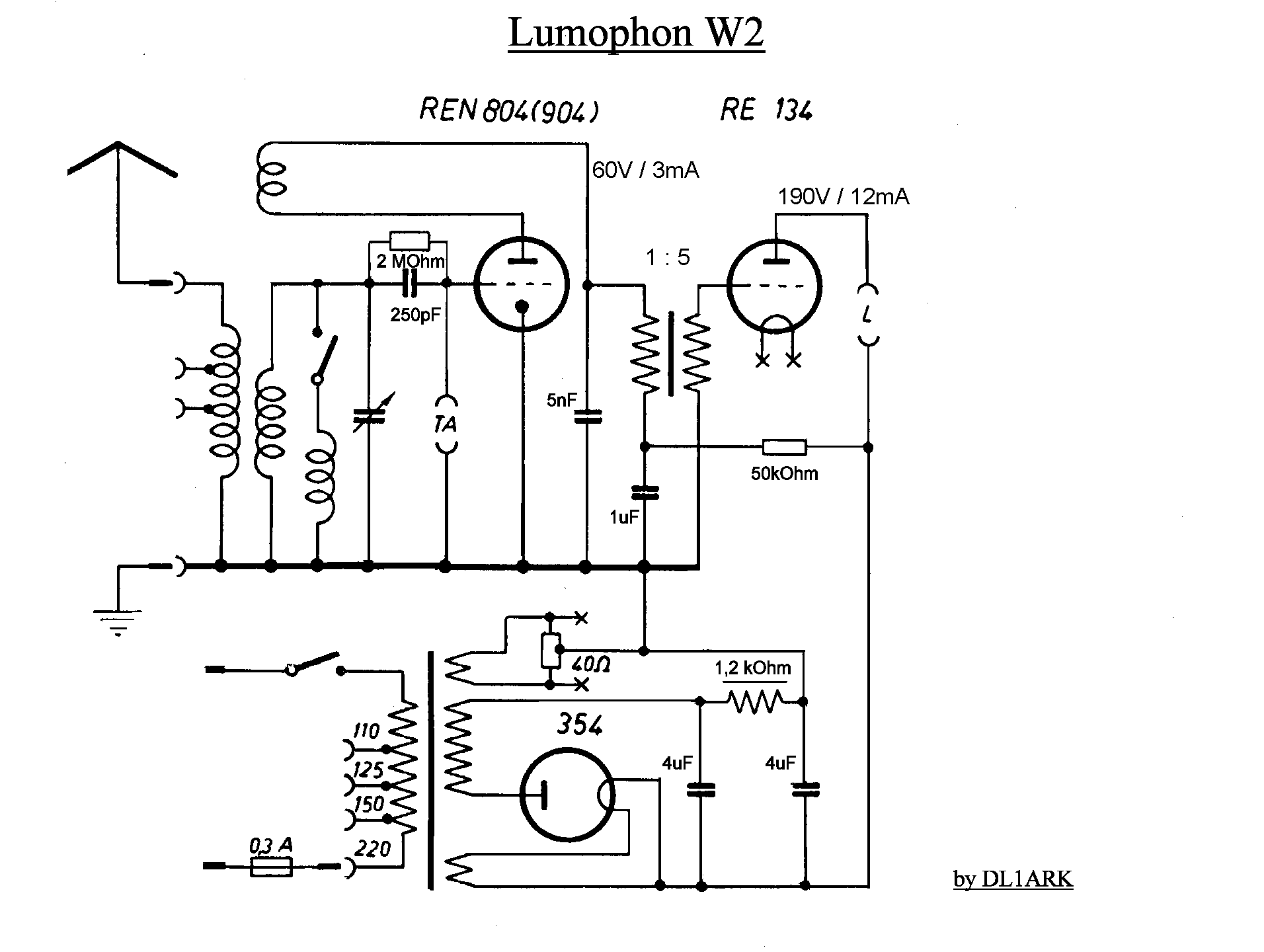

Stromlaufplan/schematic diagram: |
W 2 |

...
|
