Mende "Europaklasse"



Empfangsprinzip:
Einkreiser mit Rückkopplung
receiving principle:
audion / linear RF amplification
Kreise: 1/1 circuits: 1/1
Röhrenbestückung:
RENS1284, RES964, RGN1064,
tube line-up:
RENS1284, RES964, RGN1064,
Spannung (V): AC 220 power (V): ac 220
Gehäuse: Holz case: wood
Wellenbereiche: MW, LW ranges: mw, lw
Besonderheiten:Dynamischer Lautsprecher features:dynamic speaker
Baujahr: 1935 year of manufacture: 1935
Seriennummer: 20880 (Chassis) serial number : 20880 (Chassis)
Zustand elektr.: 2, betriebsbereit electr. condition: 2, ready
Zustand mechan: 2-3, restauriert phys. condition: 2-3, restored
Bemerkungen:
Größe, 325 x 430 x 220mm

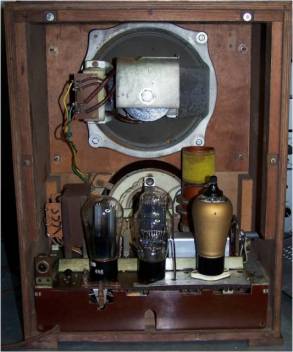

Das Gerät befand sich in einem schlechten Zustand. Viele Bauelemente und Drähte waren nicht mehr im Original vorhanden. Die komplette Schaltung wurde originalgetreu wieder aufgebaut. Dies war nur möglich, da mir ein originales Referenzgerät zur Verfügung stand.
Die Kondensatoren im Netzteil wurden ebenfalls im Original repariert. Teilweise wurde das Furnier erneuert. Mein Dank gilt Herrn Maik Adler aus Pirna.
remarks:
size 12,9" x 17,2" x 8,8"
The equipment was in a bad condition. Many elements and wires were not any more in the original available. The complete circuit was original-faithfully again developed. This was only possible, since original reference equipment was to me at the disposal. The condensers in the power pack were likewise repaired in the original. The veneer was partly renewed. My thanks apply for Mr. Maik Adler from Pirna.






Stromlaufplan/schematic diagram: email an mich







...
