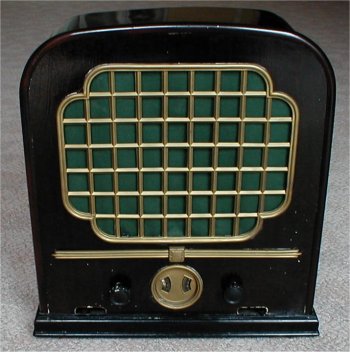

Telefunken "T33-WL"



Empfangsprinzip:
Einkreiser mit Rückkopplung		 receiving principle:
audion / linear RF amplification
Kreise: 1/1 circuits: 1/1
Röhrenbestückung:
2 x REN1004, RE134, RGN354,		 tube line-up:
2 x REN1004, RE134, RGN354,
Spannung (V): AC 220 power (V): ac 220
Gehäuse: Holz, Blech, case: wood, metal sheet,
Wellenbereiche: MW, LW ranges: mw, lw
Besonderheiten:  features:
Baujahr: 1931 year of manufacture: 1931
Seriennummer: 90112 serial number : 90112
Zustand elektr.: 3, betriebsbereit electr. condition: 3, ready
Zustand mechan: 3-4, restauriert phys. condition: 3-4, restored
Bemerkungen:
Größe, 390 x 420 x 190mm

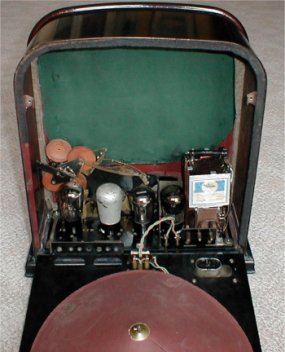

Das Gerät befand sich in einem desolaten Zustand. Das Lautsprechersystem wurde wieder weitestgehend dem Original angepasst. Die Netztrafo-Einheit / Netzschalter wurde leider ebenfalls früher unfachmännisch ersetzt. Glücklicherweise konnte wenigsten ein original Abschirmblech zwischen Netzteil und NF-Röhre wieder beschafft werden.
Die Kondensatoren im Netzteil wurden ebenfalls im Original repariert.		 remarks:
size 19,3" x 16,5" x 7,5"
The equipment was in a desolate condition. The speakersystem was adapted again to the original. The transformer unit and the power switch was in former times replaced inexpertly, the original metal plate between transformer and the NF-Tube could be procured again. Also the condensers in the power pack were exchanged.






Stromlaufplan/schematic diagram: email an mich





...
